MWF-05型往復摩擦磨損試驗機

技術文件

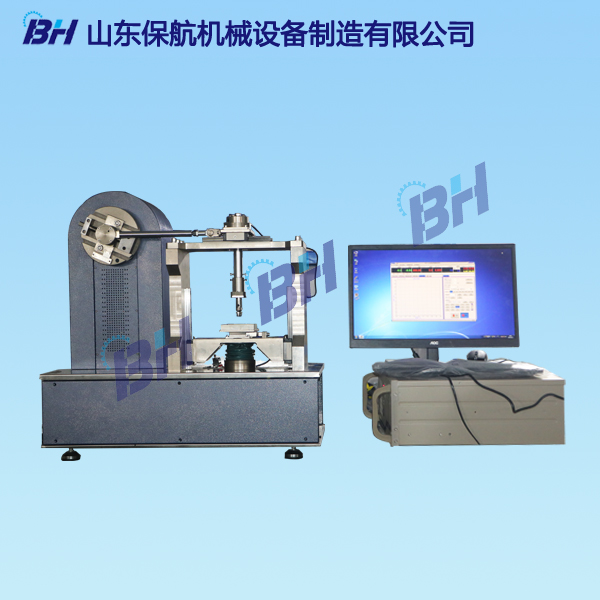

 ■ 試驗機主機外觀圖片（僅供參考，以實物為準）

一、適用范圍

     MWF-05型往復摩擦磨損試驗機主要可用于材料及表面涂層的摩擦磨損性能測試。該機采用工業控制計算機控制，對試驗全過程進行實時監控與控制，試驗力自動恒定加載，動態交變加載（正弦波、三角波、方波、梯形波），加載穩定、可靠?？赡M點、線、面三種接觸摩擦形式進行往復運動，實現不同載荷、不同往復頻率、不同潤滑條件和不同溫度下的摩擦力、磨損量等各種參數測量。

MWF-05型往復摩擦磨損試驗機可拓展耐腐蝕功能，模擬深海環境下的試驗測量。該設備采用工業控制計算機，實時采集、反饋及控制，并實時繪制各參數的試驗曲線，曲線、數據導出及打印，兼具繪制、存儲、導出、打印等多種功能。

二、試驗機結構簡述

MWF-05型往復摩擦磨損試驗機主要是由驅動機構、載荷加載機構、摩擦副裝夾機構、信號采集處理及電氣控制等部分組成。

2.1往復驅動機構

該機構是通過伺服電機（進口品牌）拖動曲柄連桿機構旋轉運動,直線導軌定位導向來實現往復直線運動。該機構由伺服電機、偏心輪組件、曲柄連桿、精密直線導軌、連接座板組件等主要部分組成。

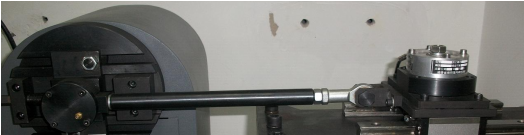

■ 往復驅動結構

2.2載荷加載機構

該加載機構由步進電機驅動，通過圓弧齒型帶、同步帶輪和精密滾珠絲杠副傳遞，精密直線運動導軌導向，帶動施力座上下運動，施力座上平面固定有油盒、下試樣和壓縮彈簧，下座體向上運動，與上試樣摩擦副座接觸并壓縮彈簧，這樣形成上下試樣摩擦面間的載荷。

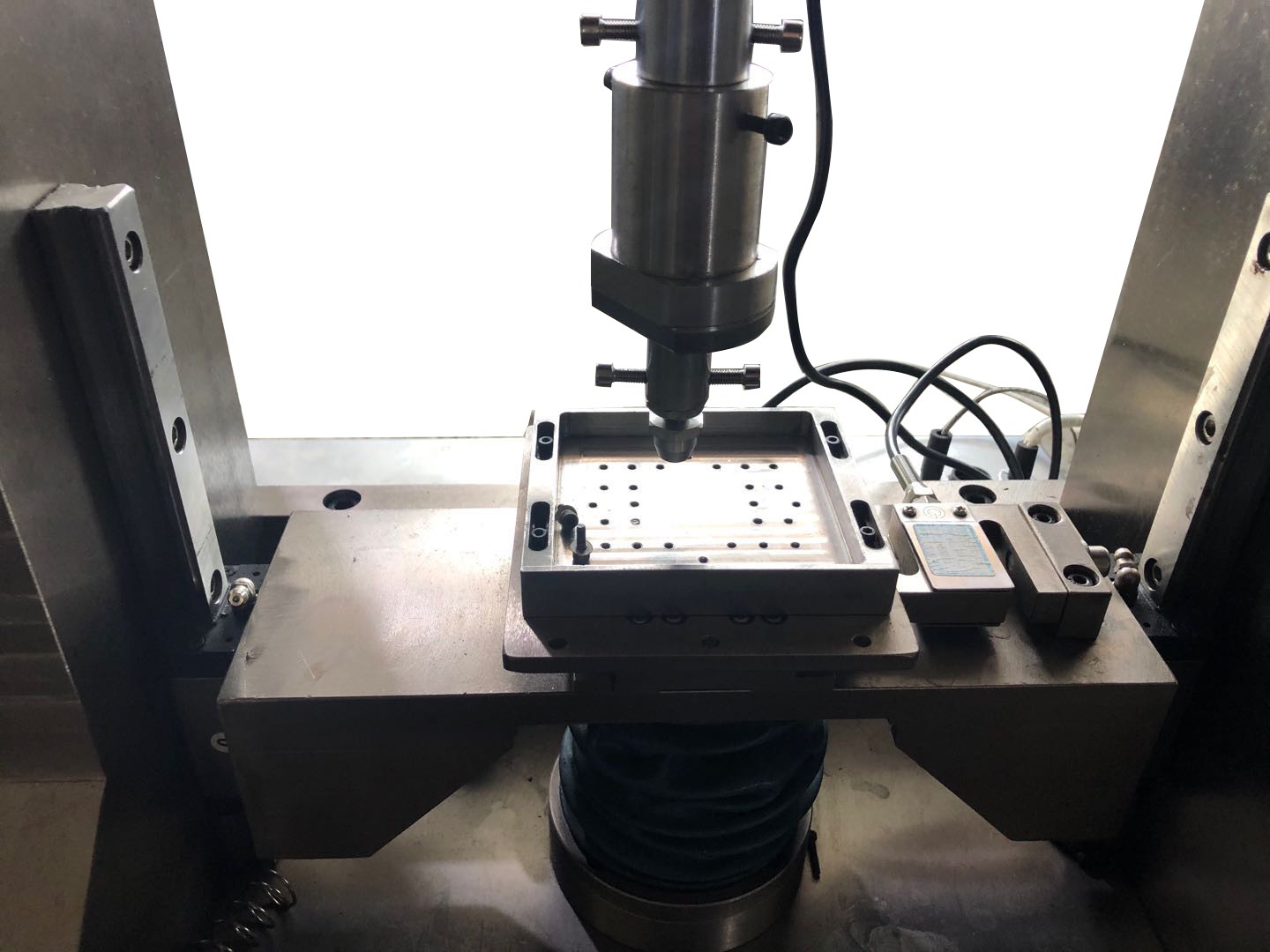

■ 載荷加載結構

2.3 摩擦副裝夾部分

該設備常規配有球對盤（點接觸）、銷對盤（線接觸）、面接觸；兼具拓展功能，如客戶需要，可選配組件：曲面摩擦組件、缸套活塞環組件、高溫試樣組件。

夾具材料: 耐高溫、耐腐蝕特殊材料。

下試樣通過螺釘固定于下試樣座中，下試樣座與固定座緊固連接，并整體固定于穩固的施力座上。點接觸時，上試樣為試驗鋼球，可選擇不同尺寸（直徑φ6mm或直徑φ10mm）安裝于上試樣夾頭座中，夾頭座組件與壓桿連接固定在一起，并整體與直線往復運動機構連接。

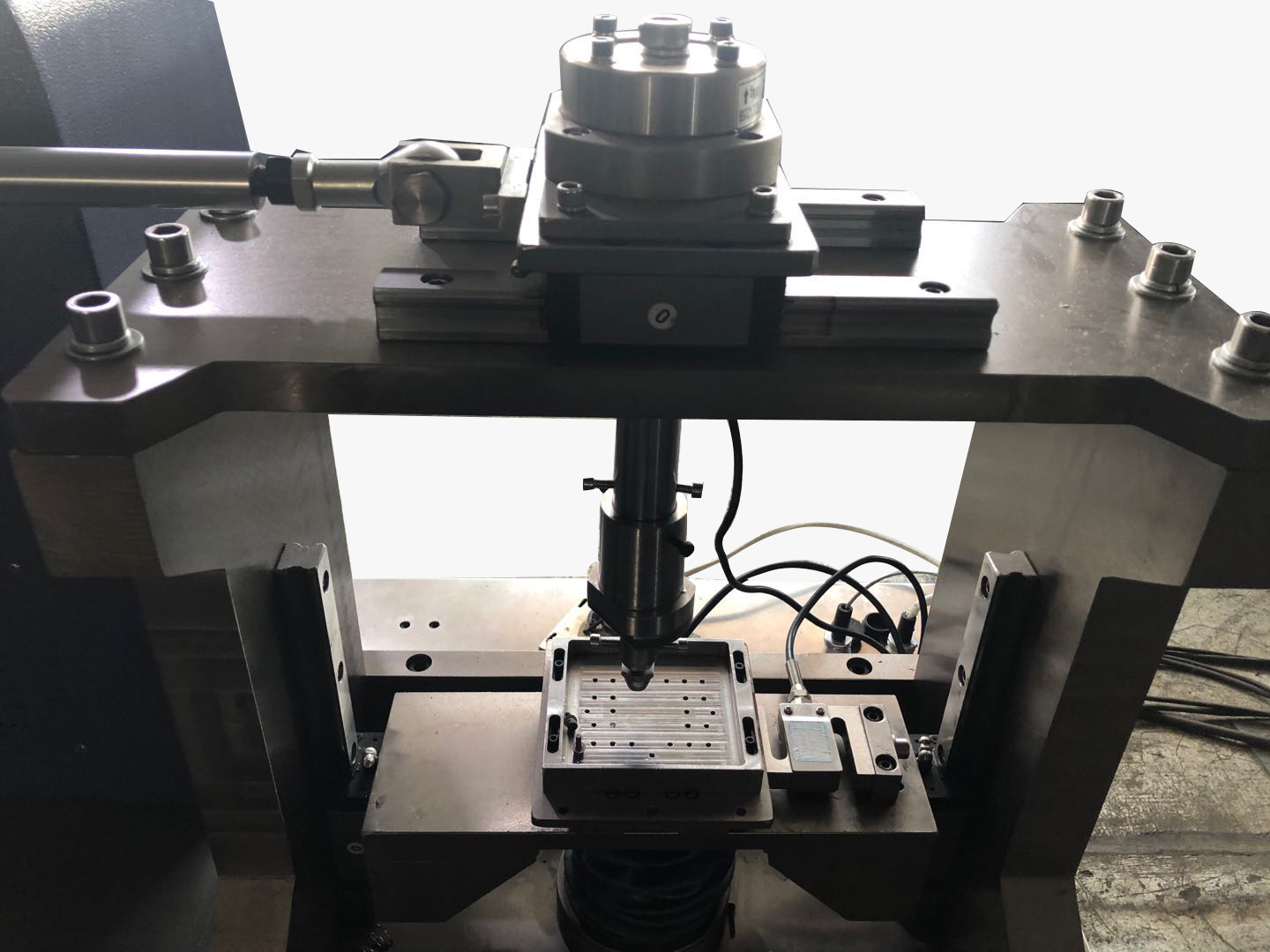

■ 摩擦副裝夾結構圖

三、主要技術指標

四、試驗機的工作條件

☆ 在室溫10℃-35℃范圍內，相對濕度不大于80%；

☆ 正確安裝在穩固的基礎或工作臺上；

☆ 周圍無腐蝕性介質、無震動和干擾；

☆ 使用電源：380V／25A；

☆ 電源電壓的波動范圍不應超過額定電壓的±10%；

☆ 試驗機電源應有可靠接地,頻率的波動不應超過額定頻率的2%；

五、主要配置明細
